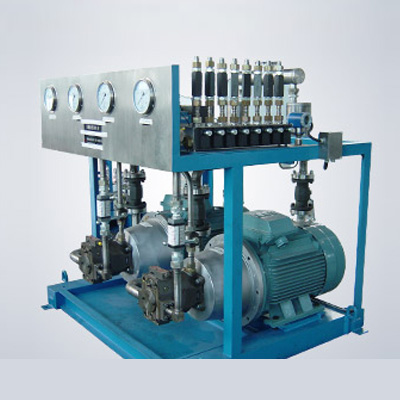

顶轴油系统

传统的顶轴油系统，都采用手动变量泵＋截止阀来控制顶轴压力和顶轴高度,多余流量通过溢流阀溢流。控制精度低，油压波动大，油压波动进而导致轴承间隙波动。我公司研制的新型顶轴油系统，采用恒压变量泵＋调速阀来实现顶轴压力和顶轴高度的控制，通过压力设定能自动补偿因轴瓦磨损等引起的流量变化，操作简单，控制精度高，工作稳定。

商品详情在线下单

工作原理：

电机启动后，油泵以全流量向系统供油。当泵输出压力到达泵内调压阀调定压力时，高压油推动恒压泵上的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油流量相等时，泵的变量机构维持在某一位置。当系统需要增加或减少用油量时，泵会自动改变输出流量，维护系统油压在一个恒定值。在每个轴瓦的支路上都装有调速阀，通过调整调速阀的开度，可以控制每个轴瓦的顶轴压力和流量。如果轴瓦磨损，泄漏增大，变量泵会自动调整输出流量，以满足各路轴瓦需要。

产品特点：

A)采用进口恒压变量泵，顶轴油系统工作在恒定压力下，流量依据外负载的变化而变化；
B)在各路轴瓦压力油输出口装有进口调速阀，可以方便地调节每个出口流量，精度高，干扰小。
C)在泵的吸油总管上装有滤油器，用于去除来自油箱内的杂质，延长泵的使用寿命，滤油器可实现在线更换；
D)每个泵出口上有流量计，可监测每个泵的输出流量；
E)油泵用一备一或用二备一，当工作油泵因某种原因出力不足或故障时，备用油泵能自动启动；
F)系统设有溢流阀﹑止回阀等安全保护装置；
G)系统设有压力传感器监测系统压力，另有压力开关提供压力高﹑低报警，可实现远程监控；
H)整套系统采用集成化设计，现场管路安装简单。

产品型号及主要技术参数

工作压力（MPa）：17.5~21MPa
最大压力（MPa）：25MPa
工作流量（L/min）：107L/min或130L/min（单台油泵）
电动机参数：380V 50Hz 30KW/55KW
油泵数量：3台（用二备一）/2台（用一备一）
吸油管（mm）：φ114mm
回油管（mm）：φ38mm
压力管（mm）：8Xφ22mm
外形尺寸（mm）：2000mm×2100mm×1800mm
